WATERMARK Monitor

---

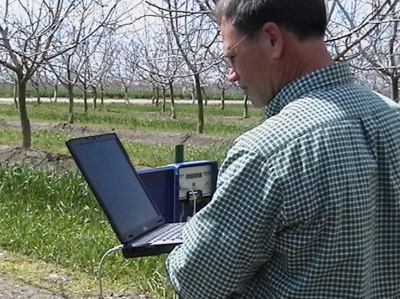

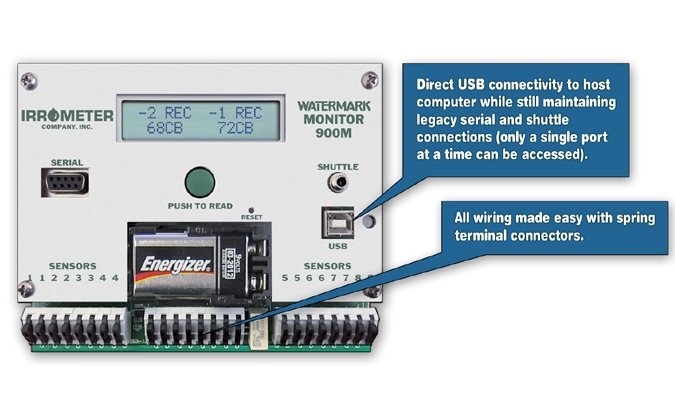

Datos descargados de el Monitor WATERMARK 900M puede ser evaluado para determinar formas de mejorar la programación del riego para obtener resultados óptimos. Lecturas individuales del sensor se muestran en el monitor y se puede tomar en cualquier momento de forma manual, permitiendo que tome pruebas necesarias para el proposito de programación, mientras que las lecturas periódicas se están adoptando para registrar la historia del rendimiento. Registro de la humedad del suelo, la temperatura del suelo, posiciones de los interruptor, y cuenta con medidor de lluvia para un registro preciso de el desempeño de su horario de riego. Galgas de interruptores de presión IRROMETER se utilizan como sensores de posición del interruptor para indicar cuando la presión del sistema está apagado o prendido para mostrar los eventos de riego. La lectura de la compensación de temperatura de humedad del suelo es automática medida el uso de uno o más sensores de temperatura o la programación de un valor predeterminado. El Modelo RSU IRROMETER (transductor de 4-20 mA) También puede leer (los adaptadores eléctricos y la energía del sensor auxiliares necesarios). Regletas de bornes de muelle se proporcionan para las conexiones del sensor, que permiten para una fácil instalación y no necesita ajuste. Incluye entrada de tensión de cable,  con conectores de alivio de la caja sellada para mantener y retener a los cables. Los datos pueden ser descargados directamente a una Computadora mediante USB, con un PDA, o vía Telemetria Inalambrica.

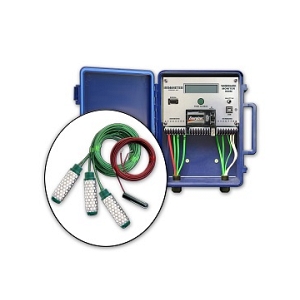

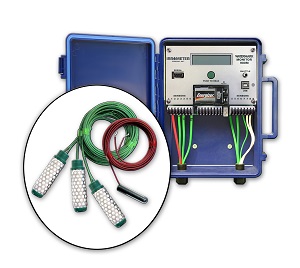

Características del Monitor WATERMARK:

• Lee automáticamente los sensores a intervalos seleccionables
• Capacidad de 8 sensores, que se puede leer:
• Sensores de humedad del suelo WATERMARK
• Sensores de Temperatura
• Medidores de gotas de lluvia (Pluviómetros)
• 4-20 mA de Corriente y 0-5 Voltios de Salida de Voltage, Los Tensiometros IRROMETER (con RSU-C y RSU-V con adaptador)
• Estados del interruptor apagado/prendido
• Compensación de temperatura
• WaterGraph Software incluido (MS Windows solamante)
• Visualización de la lectura actual o reciente en el campo
• Descargo de historial a su Computadora
• Montaje al aire libre
• Batería de 9 voltios incluido
• Completo con 8 sensores (1 Temperatura y 7 Sensores WATERMARK)
• Carcasa resistente a la intemperie con dos accesorios de protección contra tirones para las conexiones de cableado, patrón de agujeros de montaje pre-perforado
• Puertos para descargas de Serie o USB

El Monitor WATERMARK es programado por el usuario para las características individuales del sitio vigilado:

• Un nombre único de la ubicación
• El intervalo de tiempo para tomar las lecturas automáticamente, de una vez por minuto a una vez cada día
• Un nombre único para cada sensor estándo leido
• La fecha y la hora en que desea las lecturas para comenzar
• La selección del tipo de sensor para cada puerto de entrada

Lecturas almacenadas se descargan a una Computadora para observarlas. Otras opciones de visualización están disponibles. El software, incluido con el Monitor WATERMARK, se utiliza para configurar su perfil de sitio individual, y poner en marcha el Registrador de Datos, descarga de la historia y gráficamente mostrar los resultados. El archivo de datos creado también puede ser abierto por algunos programas de hoja de cálculo o gráficos, como Microsoft Excel®.

Documento de especificaciones del Monitor 900M
Manual de Instrucciones y Instalación del Monitor 900M
Documento de especificaciones del sensores WATERMARK

Software para los Monitores 900M


Para mas documentacion del Monitor 900M, aga click aqui

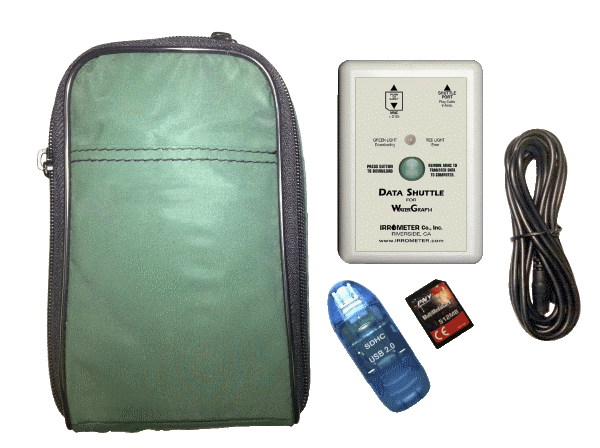

El Lanzador de Datos WaterGraph (900-DS) es un aparato que descarga los datos recogidos

Acceso Remoto de Datos

---

Las Opciones de Acceso a Datos para ambos los Monitores Inalámbricos 975 de IRROmesh y Monitores WATERMARK 900M (con cables) pueden mejorar la productividad trayendo importante información de la humedad del suelo de todos sus cultivos. Áreas remotas y múltiples ubicaciones de cultivo pueden ser monitoreadas desde una ubicación central. Los componentes de acceso remoto son modulares en diseño y pueden agregarse fácilmente a una instalación existente de su monitor. El acceso mundial a datos de información de sus monitores 900M o 975 es sencillo con la utilización de una Puerta de Enlace Celular al Internet.

Características del Sistema de Radio Solar Inalámbrico IRROmesh:

• Conectividad a Internet por celular usando AT&T o Verizon
• Radios Sub-GHz de potencia ultra baja 915 MHz o 868 Mhz (no requieren licencia)
• Accionados por Energia Solar, no requieren baterías
• Auto-Routing, de Recuperación Automática de Red
• Alcance de hasta 1000 pies. (305m) para los Nodos de Retransmisión y 1.200 ft. (366m) para los Nodos Finales
• Permite la collección y visualización de datos automática
• Puerta de Enlace Celular dispositivo de collección de datos (975G) - debe estar en un área con cobertura de datos móviles activa
• Dispositivo de collección de datos de Enlace de PC (975P) - requiere una computadora(PC) y una conexión a Internet activa
• Suscripción de Servicio Requerido (Primer Mes Gratis)


Características del 900-CG-BP Monitor con Puerta de Enlace Celular:


• 900-CG-BP incluye un dispositivo de AT&T para La Puerta de Enlace Celular, accionado por el Panel Solar de recarga, ABS recinto, placa de montaje de aluminio, de 15 pies. Cable (4.5 m) (proporciona energía adicional para el sistema, uno por monitor) - Requiere servicio de datos móviles
• Se monta al aire libre junto al Monitor de conexión celular dedicado.


Características del 900-CG Servicio de Datos para Puerta de Enlace Celular (CDS):


• Proporciona recopilación automática y visualización de los datos de un (1) Monitor (modelo 900M) a través de una conexión a Internet GPRS suministrada por IRROMETER .
• Funciona bien en aplicaciones que tienen una buena red de torres de radio celular.
• Conectividad a Internet de los datos recolectados.
• Internacionalmente compatible (actualmente formato 3G).

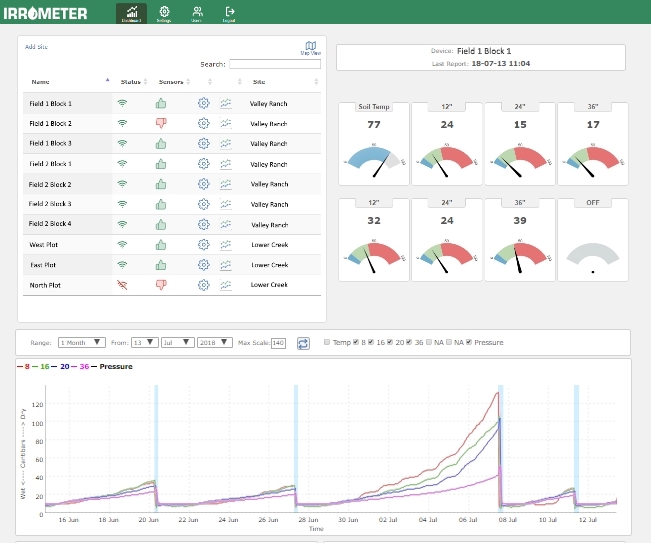

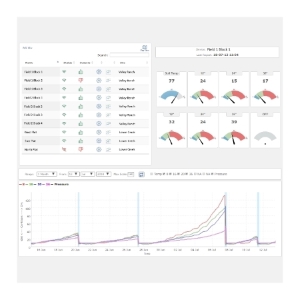

Portal de Datos
