IRROmesh FAQs:
"¿Qué son los radios o nodos de malla?"
Son radios que pueden transmitir los mensajes de cada uno a una Base, y si no son capaces de hablar con la Base directamente debido al alcance u obstrucciones.
Para los propósitos de este documento, las palabras "radio" y "nodo" se utilizan de manera intercambiable.
"¿Necesitaré un instalador?"
Un sistema IRROmesh es 'self-deploying' ( se instala casi solito ), lo que significa que los radios se descubren unos con otros. No hay necesidad de habilidades especiales
de instalación o programación especializada. Simplemente siga los pasos de las Instrucciones de Instalación y Operación para instalar.
"¿Cuánto durarán estas radios?"
Estimamos por lo menos una esperanza de vida de seis años.
"¿Cómo me llegan los datos?"
Existen tres dispositivos de recopilación de datos disponibles: 1) una Puerta de Enlace Celular, 2) un Enlace de PC y 3) un Registrador. La Puerta de Enlace Celular envía datos
directamente a un servicio WEB alojado en la nube denominado
SensMitWeb utilizando su red celular local. El Enlace de PC ( y El Registrador por opción) utilizan una
computadora de Sistema Operativo de Windows® denominado
SensMitPath para enviar los datos al Sitio Web. El Registrador( Logger) utiliza nuestro software IRROMETER 975L
IRROmesh para descargar datos desde el Logger a una Computadora Portátil para almacenamiento y visualización.
"¿Por qué la Base no está conectada al dispositivo de recolección de datos?"
Tener una Base libre permite instalarla en la ubicación (tal como encima de un poste alto) donde sirve mejor a la malla. Una Base independiente también le permite intercambiar
dispositivos de recolección de datos sin afectar el funcionamiento continuo de su sistema.
"¿Están seguros mis datos?"
Tan pronto como las lecturas de los sensores son tomadas por los radios,
se cifran (codifican) y se convierten en publicaciones http. El descifrado no se produce hasta que
los datos se procesan en el sitio web o en el software. Cada
Nodo IRROmesh tiene una ID única que se "quema" en los radios cuando se asocian primero con "su" Base, evitando que
los radios hablen con cualquier otra malla.

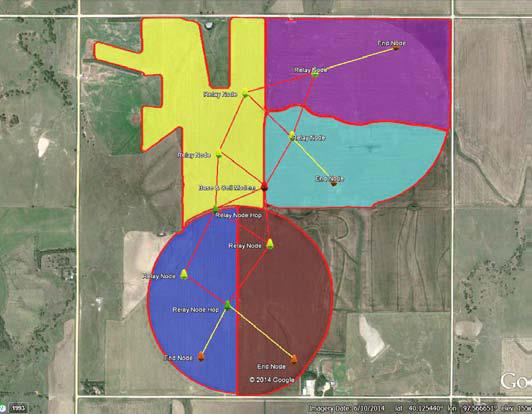

"¿Cuál es la diferencia entre Los Nodos de Retransmisión y Nodos Finales?"
Una malla consiste en una Base, un dispositivo de Recolección de Datos, un esqueleto de Retransmisión y los Nodos Finales, y los sensores que se adjuntan. Los Nodos de
Retransmisión recopilan sus propios datos y retransmiten los datos de otros nodos a la Base. Los Nodos Finales recogen sólo sus propios datos y los transmiten a un nodo de
retransmisión o directamente a la base.
"¿Necesito programar algo?"
No. La Base construye todas las vías de malla y elige la sub-banda de frecuencia óptima para su sistema automáticamente. Todo lo que hacen es nombrar los radios, introducir sus
coordenadas GPS (si se desea la asignación) y establecer cualquier sensor de alarmas en el sitio web. Si se introduce un nuevo radio en la malla, la malla lo adopta automáticamente.
"¿Qué sucede si falta un enlace? ¿Pierdo datos?"
IRROmesh tiene procesos muy avanzados de retención de datos, de modo que si cualquier enlace de comunicación falta, o no está disponible temporalmente, el componente anterior
retiene todos los datos no enviados hasta que se restablezca el vínculo. Entonces los datos se envían automáticamente.

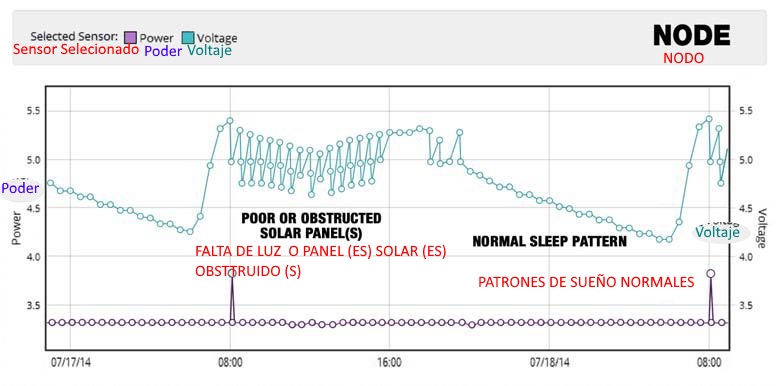

"Los componentes de IRROmesh no tienen baterías - ¿todavía trabajan de noche?"
Sí, IRROmesh trabaja 24/7 en todas las condiciones climáticas. IRROmesh utiliza
Súper Condensadores en lugar de baterías y algoritmos de dormir avanzados para manejar
el poder. Un corto período de luz solar completa recargará un nodo durante más de 24 horas de funcionamiento continuo. Solamente la Puerta de Enlace Celular tiene una batería
convencional para el módem, y esta se recarga por un panel solar de 5 vatios.

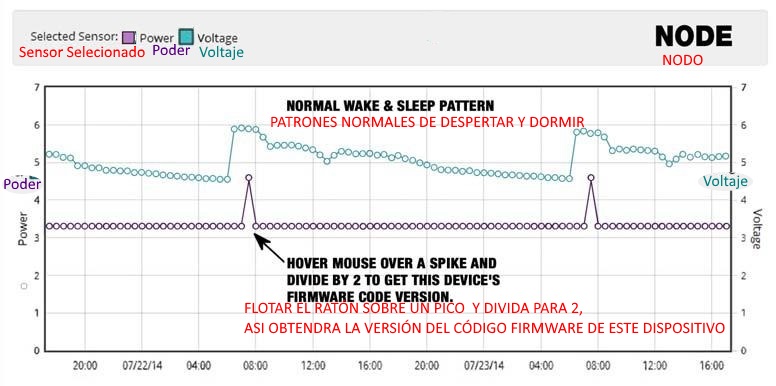

"¿Cómo funcionan al "dormir"?"
Los radios usan una combinación de 'malla de sueño' y 'auto-sueño' para conservar el poder. En general, los radios están dormidos durante condiciones de luz baja / sin luz,
despertando brevemente cada media hora para leer sensores y comunicar datos. Durante las condiciones nubladas y de claridad, la malla está completamente despierta y funcionando
continuamente. Vea la sección
" Nodos Durmientes y No Intermitentes" = 'Sleeping and Non-Flashing Nodes'.
"¿Cómo se adjunta una marca de tiempo a los datos?"
El tiempo se introduce en el Sistema IRROmesh a través de la computadora ( PC )utilizada para comunicarse con él sistema, o a través de la red celular en el caso de un Enlace de Puerta Celular.

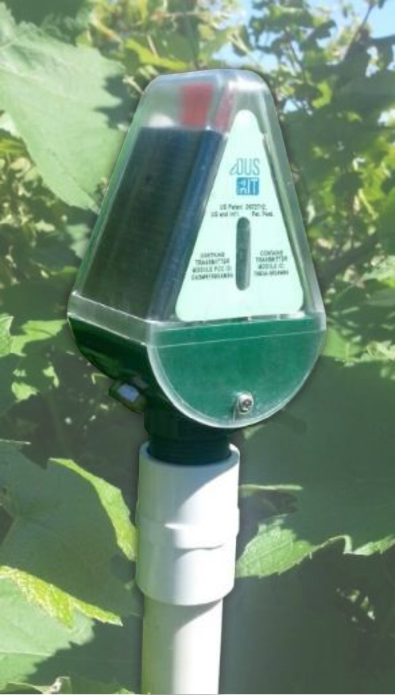

"La carcasa de la radio no parece impermeable, ¿puedo mojarla?"
Las carcasas son resistentes a la lluvia pero siempre deben montarse verticalmente. Los componentes dentro de estas son impermeables, pero deben mantenerse secos.
"¿Necesito comprar hardware de montaje personalizado?"

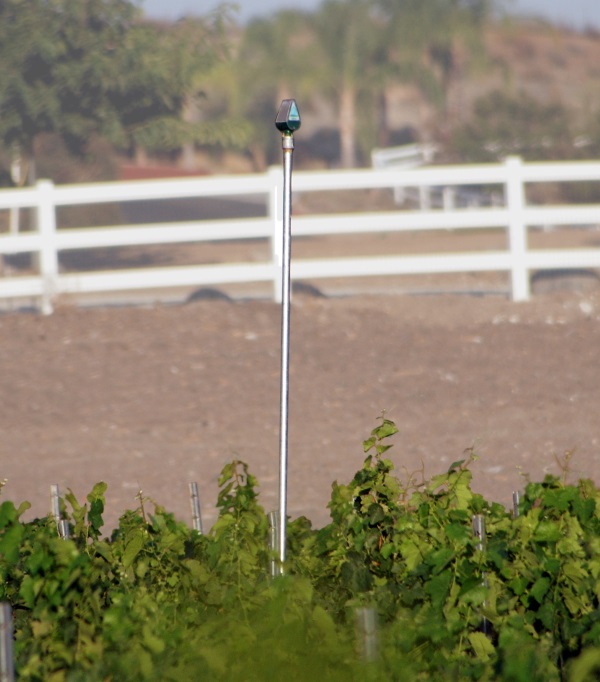

No. Los radios están diseñados con una conexión estándar de 3/4 '' NPT y pueden instalarse con tubería de 3/4 '' y accesorios para satisfacer sus necesidades. Algunos ejemplos:
"¿Tengo que usar el servicio SensMitWeb?"
Si, si Usted desea transmitir datos en tiempo real o acceder al creciente catálogo de herramientas de reprocesamiento de datos de SensMitWeb. El servicio SensMitWeb proporciona
un acceso completo a la funcionalidad de su IRROmesh, incluyendo el diagnóstico del sistema y la provisión para la exportación de archivos CSV.
Pero si tan sólo desea datos registrados, por ejemplo, una vez al día y no necesita herramientas de diagnóstico en tiempo real, un software basado en IRROmesh Windows®
de 975L IRROmesh le permite crear los archivos CSV para su almacenamiento y visualización en una computadora de Windows portátil (laptop) u otro PC usando 975L IRROmesh software
el cual lo encontrara en:
www.Irrometer.com/download/975-DL.exe.
"¿Puedo enviar los datos del sensor a otras aplicaciones?"
Sí, para los datos enviados a Internet, puede utilizar la función de descarga CSV de SensMitWeb para crear un archivo que leerá la mayoría de paquetes de software de terceros.
Los datos descargados desde el registrador se configuran como un archivo CSV de forma predeterminada.
RANGOS/COVERTURA
"¿Hasta dónde pueden comunicarse las radios?"
Los nodos se clasifican para 1000 pies (305m) sobre terreno llano en una línea de vista clara. El rendimiento varía, pero se pueden
acomodar ocho saltos máximos de 1000 pies (305 m) entre los Nodos de (relé)o Retransmisión en una "pata". Los Nodos Finales están clasificados para 1200 pies (366m).
"¿Cuántas radios puedo tener por base?"
20 en total. Puede tener hasta 12 Nodos de Retransmisión por base IRROmesh y hasta tres Nodos Finales por Nodo de Retransmisión. Los Nodos Finales también pueden
comunicarse directamente con la Base.
"¿Qué tan cerca pueden estar las radios entre sí?"
No hay distancia mínima.

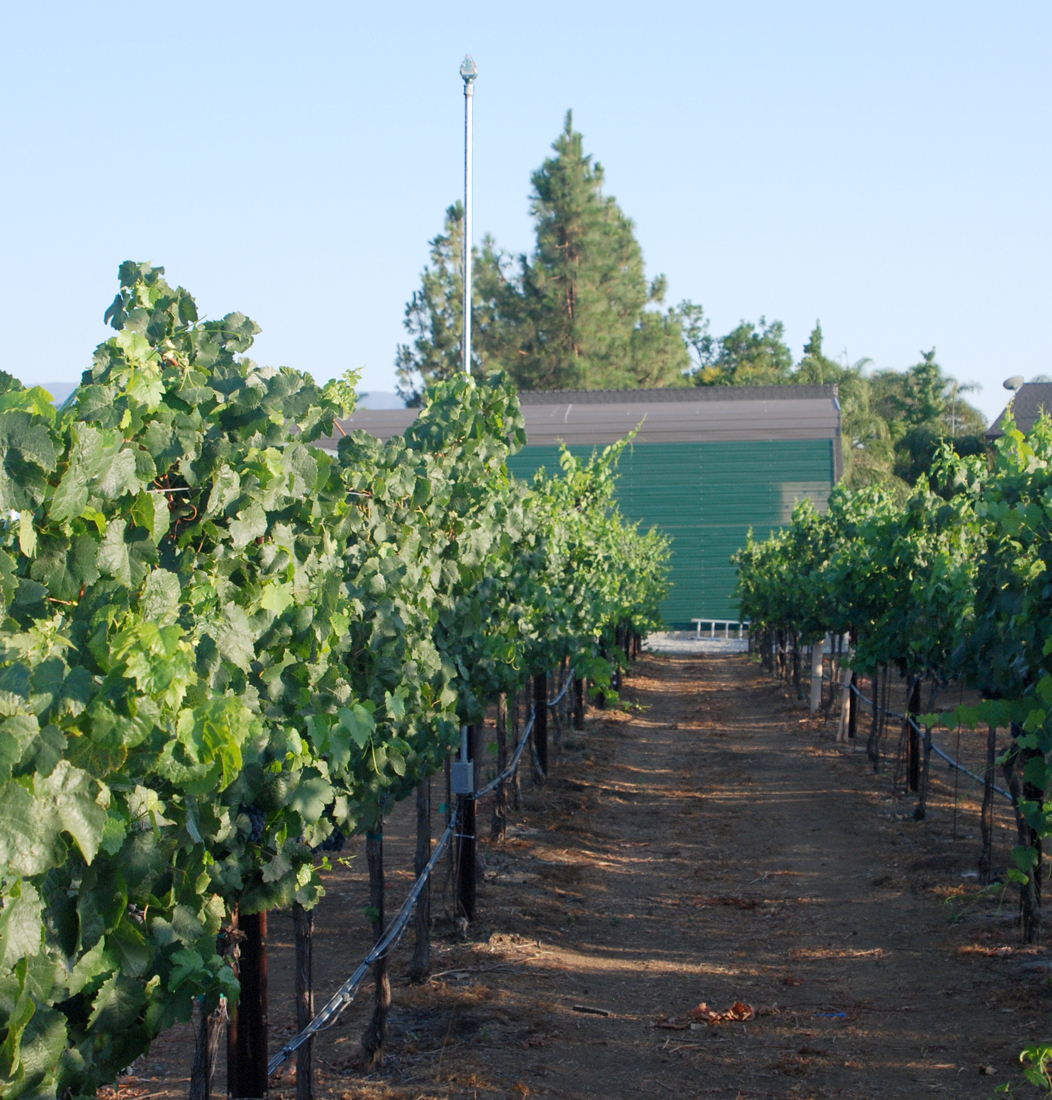

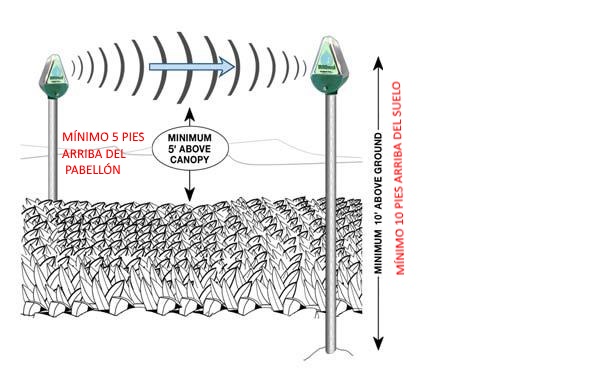

"¿Necesito instalar los radios para tener una Línea de Visión Clara?"
La escala se mejora grandemente instalando los nodos para tener
"Una Línea de Visión Clara " = (CLoS = por sus iniciales en Inglés
). Consulte el Manual del Usuario
y la sección de
Instalación para entender qué significa (CLoS).
"¿Cuántas radios necesito por acre?"
Las instalaciones van desde 10 o más nodos por acre hasta un nodo por cada 30 acres.
Depende de lo que esté percibiendo, de su cultivo y de la uniformidad de las condiciones del suelo.
Consulte:
http://www.irrometer.com/sensorssp.html . para obtener información sobre el despliegue de los Sensores WATERMARK.
"¿Son peligrosas las ondas de radio?"
IRROmesh transmite alrededor de 1/50 de la intensidad de su teléfono móvil.
"¿Necesito una licencia para estas radios?"
No - funcionan en bandas sin licencia que se establecen en el momento de la fabricación como adecuadas para su uso en EE.UU.,
Australia, Nueva Zelanda, Chile o cualquier país que utilice las normas ETSI (mercado de la UE). Son certificados por la FCC y IC y marcados CE.
SENSORES

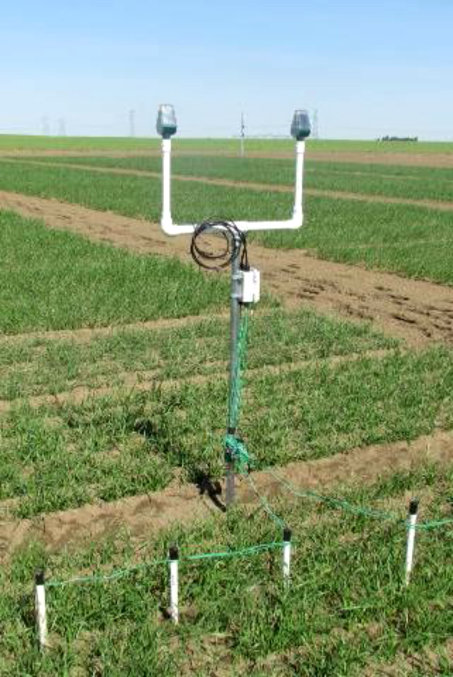

"¿Cuántos sensores puedo conectar?"
Los Nodos Finales y de Retransmisión (o relé) (975NE y 975NR) están configurados para servir hasta tres Sensores WATERMARK, un Sensor de
Temperatura del Suelo, un Cubo de Lluvia Inclinable y un Interruptor de Encendido / Apagado de Riego. Cada nodo tiene un sensor que transmite la temperatura
interna del dispositivo y cada nodo monitorea e informa de sus niveles internos de potencia y tasas de carga.
"¿Que tan largos pueden ser los cables de los sensores?"
Hasta 1000 pies (305m) utilice alambre AWG UF calibre 18 . 1001 a 2000 pies (305 a 610 m) utilizan cables AWG UF calibre 16 . Y si requiere de 2001 a 3000 pies
(610 a 914) utilizan AWF UF alambre de calibre 14.
CONECTIVIDAD
"¿Dónde puedo ver mis datos?"
Si sus datos se suben automáticamente al Internet, puede accederlos en =>>
https://www.SensMitWeb.com . desde cualquier PC, Smartphone o Tableta conectada a la Web.
Si está utilizando una computadora, o cualquier dispositivo que ejecute un sistema operativo de
Windows® completo (no móvil) es aceptable.
"Miro mi inicio de sesión web, pero no se está actualizando, o muestra información antigua,
o dice que mi malla no ha entregado ningún dato aún cuando sé que tiene - ¿qué está mal?"
Cierre la sesión y vuelva a re-iniciar una sesión.
"¿Dónde obtengo las aplicaciones de Windows® que necesito para enviar datos a la web?"
Vaya a
http://www.Irrometer.com/download/sensmit_installer.exe . Siga las instrucciones de instalación de SensMitPath.
Si sólo está registrando datos para usar en el software IRROmesh 975L de IRROMETER, descargue el software desde:
http://www.Irrometer.com/download/975-DL.exe .
"¿Cómo se usa SensMitPath?"
Vaya a "Notas para usar SensMitPath" en (Descargue el archivo .PDF En Inglés y luego traduscalo):
http://sensmitwebdiv.com/wp-content/uploads/2014/01/Notes-for-Using-SensMitPath.pdf .
"¿Cómo funciona la conectividad SensMit?"
IRROmesh es único en la forma en que los datos son retenidos y transferidos. Debido a que cada componente de IRROmesh (excepto nodos) puede retener meses de datos, cada enlace y
dispositivo es en efecto un registrador de datos en espera de descarga en tiempo real o cuando el usuario lo descarga manualmente.

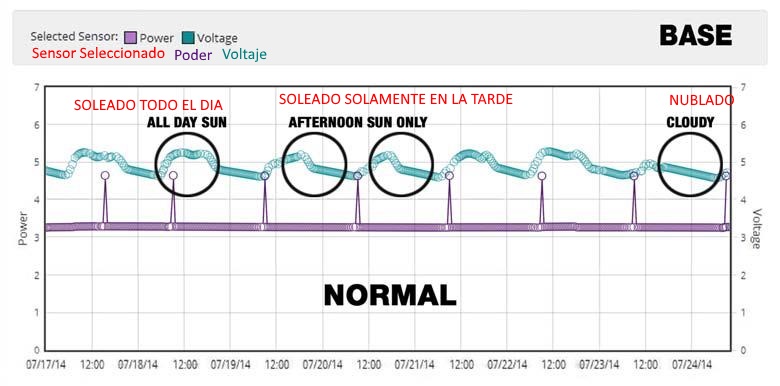

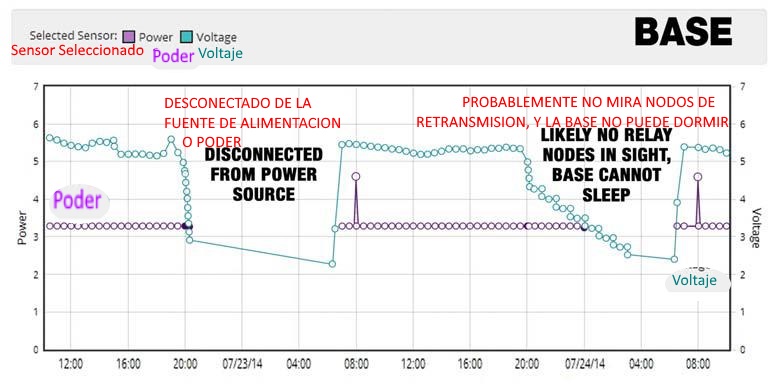

"Mi base funciona baja de potencia por la noche."
Es posible que su Base no esté durmiendo. Se necesita por lo menos un Nodo de Retransmisión, de lo contrario, la Base no sabe cuándo dormir. Si la Base aún no lo
hace durante la noche, asegúrese de que la conexión a sus súper capacitores no se interrumpa.
"Quiero transmitir datos desde mi dispositivo habilitado para Internet en el sitio,
¿qué dispositivo de recopilación de datos necesito?"
El dispositivo de Recopilación de Datos más sencillo que se utiliza es el Enlace de PC (PC Link). Debe estar a la vista y dentro de 300 a 800 pies
(92 a 244m) de la Base para recibir datos.
"¿Cómo funciona el Enlace de PC? (PC Link)"
Cuando el
Enlace de PC (PC Link) está conectado a una Computadora (
PC = Computadora Personal) (o cualquier otro dispositivo de alimentación USB), recogerá
y almacenará los datos procedentes de la Base IRROmesh. Si se conecta a una
PC con su software SensMitPath en ejecución pero no está conectado al Internet,
los datos se almacenarán en la (
PC ) computadora. Cuando el
PC está conectado a Internet y SensMitPath se está ejecutando, los datos almacenados serán enviados
a SensMitWeb, y cualquier información entrante del
Enlace de PC (PC Link) se transmitirá al sitio web en tiempo real.
"Conecté mi Enlace de PC (PC Link) pero nada está sucediendo."
El
Enlace de PC tambien conocido como dispositivo PC Link puede tardar hasta una hora en cargarse la primera vez que se instale.
"Quiero transmitir datos desde una ubicación remota. ¿Qué necesito ordenar?"
Necesitaría una
Puerta de Enlace Celular. (975GW) Trabaje con su proveedor de IRROmesh para determinar la mejor opción para usted.
NUNCA Cambie la tarjeta SIM que viene con la Puerta de Enlace Celular por Otra - Ya que NO funcionará.
"¿Qué PC utilizo para la descargas de Enlace de (PC Link) y Registrador de Datos (Logger)?"
Puede utilizar cualquier Computadora ( PC ) con el Sistema Operativo de Windows® o una tableta con una versión completa de Windows®
(NO - Windows® Mobile). Si está transmitiendo datos, asegúrese de que la función de suspensión automática de la PC esté completamente desactivada y de que SensMitPath
se encuentre en el menú de inicio automático de la PC para que pueda recuperarse después de las actualizaciones automáticas de Windows® y las interrupciones de alimentación.
Las instrucciones están en
http://SensMitWebdiv.com/resources/ . El software Anti-Virus y las protecciones de FireWall de su computadora no permiten que el software SensMitPath
acceda a Internet. Deben configurarse para permitir el acceso a través de su FireWall (cortafuegos), generalmente agregando SensMitPath a la lista de "excepciones" de los
programas de seguridad. La mayoría de FireWalls admiten el acceso a SensMitPath, pero algunos pueden corromper las contabilizaciones y crear errores de transmisión, mostrando
códigos de error de la serie 400 en la ventana de visualización SensMitPath.
"¿Cuándo se debe utilizar el Registrador de Datos(Logger - DataLogger)?"
Los sistemas que no utilizan tiempo real, utilizan el Registrador de Datos (Logger) para casos en los que no hay conectividad al Internet (Web) en el sitio, o
si su preferencia es recopilar y almacenar manualmente sus datos. EJEMPLO: Los tiempos de descarga de un sistema con 12 nodos, desde el Registrador hasta la
computadora portátil, pueden tomar alrededor de un minuto por día de datos.
"¿Cómo inicio mi Registrador (Logger)?"
Después de que el Registrador esté completamente cargado y asociado y antes de instalar el Registrador en el campo, conéctelo a su computadora.
Inicie IRROMETER 975L IRROmesh software en:
http://www.Irrometer.com/download/975-DL.exe .
Una vez que el programa esté cargado y en ejecución, haga clic en
"Find SensMit" = ( "Buscar SensMit" ) y espere hasta que la hora en la parte inferior izquierda de la ventana emergente del software muestre las horas, minutos y segundos de
su hora local.
La hora visualizada en el cuadro de diálogo del programa
debe coincidir con el tiempo de la computadora
antes de desconectar el enchufe
USB del Registrador. El Registrador está ahora listo para ponerse en el campo cerca de la Base.
"¿Cómo puedo descargar mi Registrador (Logger)?"
Mientras esté en el campo en la ubicación del Registrador (Logger), descargue el Registrador (Logger) iniciando primero el software IRROmesh 975L o SensMitPath en el equipo que se
está utilizando en el campo. Conecte el cable USB integrado del Registrador. Si no encuentra automáticamente los datos, haga clic en el botón
"Find SensMit" = ("Buscar SensMit"). Alternativamente, primero conecte el USB del Registrador(Logger) y luego inicie el programa. Puede que necesite hacer clic en el botón
"Find SensMit" = ("Buscar SensMit") o desconectar y volver a conectar el cable USB del Registrador (Logger) si la descarga no se inicia automáticamente.
Usted sabrá
que la descarga está completa cuando vea "Nothing to Post Zzz ..." en el cuadro de diálogo del programa. El Registrador (Logger) está destinado a ser descargado en el campo
a una computadora portátil o tableta que use una versión completa de Windows® con un puerto USB. El tiempo de la computadora portátil / tableta es llevado por el Registrador (Logger)
a la malla si se deja encendido después de descargar y luego ve la Base. De lo contrario prevalecerá el tiempo de malla. La Base envía siempre al Registrador cualquier dato que ha
almacenado, así que el Registrador no pierde datos si se toma del campo por un período de tiempo. Cuando se trae de vuelta el Registrador (Logger) al campo, la Base enviará todos los
datos hacia el Registrador (Logger) para su copilación.
"Mi Enlace de PC o Registrador está correctamente conectado y SensMitPath está en ejecución pero no encuentra el dispositivo.."
1. Asegúrese de que sólo tiene una versión de SensMitPath o 975L IRROmesh software en ejecución.
2. Haga clic en el botón
"Find SensMit" = ("Buscar SensMit"). y espere un minuto. Si eso no funciona, puede faltar un controlador (driver).
El cable que conecta el Registrador (Logger) o El Enlace de PC (PC Link) a su computaora (PC) la cual necesita un controlador (driver) especial que no siempre se instala
automáticamente. Vaya a:
http://www.ftdichip.com/Drivers/VCP.htm . para descargar el controlador(driver) y siga las instrucciones de instalación.
"My Registrador ha descargado, así que ¿dónde están los datos ahora?"
Los datos se almacenan en un archivo llamado
logger.BZXXXXXX.csv, donde
'BZXXXXXX' representa
el número de ID del Registrador (Logger). Puede encontrarlo en el mismo directorio en su computadora
como el software 975L IRROmesh o SensMitPath. Si está utilizando el software 975L IRROmesh, los datos se almacenan como un archivo CSV y pueden visualizarse haciendo clic en
'Graph 975L Data File' = ("Graficar el Archivo de Datos") en la pantalla de apertura del software 975L o exportandolos a cualquier otra aplicación que soporte formato CSV. Si está transmitiendo datos al sitio web,
los datos del archivo postal se enviarán automáticamente al sitio por SensMitPath, que debe estar en ejecución, donde se descifrará y se mostrará.
"¿Por qué mis datos no se envían a la WEB tan pronto como se recopilan - tengo que esperar tanto como 10 minutos para que aparezcan?"
Los tiempos de carga de datos están escalonados para reducir los atascos de tráfico en el flujo de datos al sitio WEB.
"¿Puedo cambiar la frecuencia con que se recopilan los datos?"
No. El intervalo de recolección y almacenamiento de datos se fija actualmente en 30 minutos. Los datos son reportados al sitio SensMitWeb cada 30 minutos mientras la malla está despierta,
y una vez por hora cuando está dormida.
"¿Puedo enviar datos a otras aplicaciones?"
Sí. Los archivos de datos CSV se pueden crear a partir de la información almacenada en el sitio y luego se pueden descargar para su uso en otras aplicaciones. El sitio se está
actualizando para proporcionar capacidades completas de API para permitir el uso compartido de datos en tiempo real.
"¿Qué significan los datos del Sensor?"
Nuestro sitio de Internet
http://www.irrometer.com/.
proporciona información completa sobre el uso de Sensores de Humedad de Suelo WATERMARK. El Sensor de Temperatura interna de cada nodo da la
temperatura dentro de su caja. En general, las temperaturas nocturnas dadas son similares a las temperaturas del aire adyacentes menos los efectos del viento.
Las temperaturas diurnas mostradas son temperaturas de "invernadero" y generalmente serán mucho más altas que la temperatura del aire exterior.
DISEÑO
"¿Dónde puedo encontrar un manual de instalación?"
Cada Sistema IRROmesh se entrega con las Instrucciones de Instalación y Operación. Los Registradores (Loggers) de Datos se envían con su propio manual de usuario.
También se pueden descargar de:
http://www.irrometer.com/downloadssp.html#975. en la lista desplegable de los manuales de instrucciones de IRROmesh.
"¿Cómo se mira una instalación de IRROmesh?"
"¿Cómo diseño mi malla de IRROmesh?"
Su proveedor puede proporcionarle un servicio de diseño. También puede hacerlo usted mismo - lea TODOS los pasos antes de comenzar.
1. Obtenga una imagen de satélite o de Google Earth® en papel de su sitio en una escala conocida.
2. Haga una plantilla de círculo que represente una circunferencia de radio de 1000 pies (305m) o un diámetro de 2000 pies (610m). y una plantilla de circunferencia de radio de 800
pies (244 m) o un diámetro de 1600 pies ( 488 m) en esa escala. El círculo de 800 pies de radio es el rango de diseño sobre el cual se comunican el primer anillo de Nodos (radios).
3. Elija una ubicación para su Base - idealmente, lo más cerca posible del centro del sitio para los dispositivos del Registrador (Logger) o La Puerta de Enlace Celular(Cell Gateway),
o a menos de 800 pies (244m) de su Enlace de PC (PC Link).
4. Utilice la plantilla de círculo de 800 pies para marcar el rango alrededor de la Base. El primer anillo de Nodos de Retransmisión (Nodos relé) debe colocarse al menos en ese círculo.
Dibuje un círculo alrededor del
nuevo Nodo de Retransmisión con la plantilla de radio de 1000 pies. Está bien, y de hecho preferido, si los círculos se superinponen!
5. Desplácese hacia fuera desde el círculo de La Base y continúe dibujando círculos para que los Nodos de Retransmisión (nodos relés) construyan un "esqueleto" hasta que haya alcanzado los
bordes de todo el sitio; puede tener 12 Nodos de Retransmisión (nodos relés) por Base. Asegúrese de que hay al menos dos rutas por cada Nodo de Retransmisión que vuelve a La Base.
6. Si hay otras áreas en las que desea una estación de detección, coloque los Nodos Finales en para rellenar los espacios vacíos. Puede haber tres Nodos Finales
por nodo de retransmisión, que no excedan 20 nodos totales por base.
Los nodos deben tener una "Una Línea de Visión Clara " = (CLoS = por sus iniciales en Inglés ). para funcionar bien en el rango máximo.
"¿Cómo se ve la Línea de Visión Clara ?" = (
CLoS = por sus iniciales en Inglés)"
Los Nodos deben tener una Línea de Visión Clara para funcionar bien en el rango máximo. Deben estar entre 2.5 y 3 metros (10 pies) sobre el suelo y
1.5 metros (5 pies) como mínimo, por encima de la altura final del cultivo, para el rango máximo. Vea el diagrama (aqui abajo) para áreas claras horizontales.
No deben haber obstrucciones entre los nodos, detrás de los nodos o por encima de los nodos.
"¿Qué significa "Asociate" (asociar) y " Join" (unirse) en el lenguaje IRROmesh?"
Asociate = "Asociar" significa vincular un Nodo o dispositivo con su identificador (ID) único a su Base ID (única) que define cada sistema IRROmesh. Esta es una
acción semi-permanente que impide que el (su) dispositivo hable con cualquier otra Base.
" Join " = " Unirse " se aplica a un dispositivo o nodo previamente asociado que se conecta a La Base u otro nodo de 'su' malla.
"¿Qué aspecto tiene el parpadeo de luz de un nodo normal?"
1. Durante la recolección / transmisión de datos - verá la luz verde parpadeando continuamente y un flash ámbar ocasional.
2. Mientras un Nodo duerme - verá algunos breves destellos verdes cada 30 a 60 minutos.
3. Durante la Desasociación de La Base - ver abajo
4. Cuando el Registrador (Logger) está siendo bloqueado por el software 975L IRROmesh - la luz roja parpadea en un intervalo de dos segundos.
"Unassociated"-("No asociado"): Este Nodo no se ha asociado con una Base todavía y está tratando de encontrar una Base con la que se pueda asociar. Usted verá repeticiones
de los ciclos
rojo, ámbar y verde, y luego el
rojo y el ámbar parpadeando juntos. Una vez que se ha asociado con la Base, la luz verde parpadeará y emitirá un impulso.
"Seeking"- ("Buscando"): Este Nodo ha sido asociado con una Base antes, y ahora está tratando de unirse a la malla. Verá sólo el
rojo y el ámbar parpadeando juntos,
y algunos tiempos no parpadeantes mientras la unidad espera para reintentar la unión.
"Start-up" - ("Puesta en marcha"): Esta secuencia muestra un Nodo que acaba de reiniciarse o cuyo voltaje creciente acaba de habilitarlo para arrancar. Usted verá las luces
rojas, ámbar y verdes desplazarse por unos cuantos ciclos, y luego verá las luces
rojas y ámbar destellar juntos hasta que se encuentre la base.
A continuación, verá que la luz
verde comienza a parpadear.
"No hay luces parpadeando en mi Nodo - ¿está funcionando?"
Ninguna luz puede significar que el dispositivo esté completamente desactivado, aunque es más probable que esté descansando entre intentos de volver a unirse a la malla o esté dormido.
Si está descansando, tratará de volver a unirse la malla cada 10 minutos. Si está dormido, es posible que no muestre luces durante una hora.
"¿Los paneles solares de los Nodos tienen que estar en pleno sol?"
Las condiciones de nubes y claridad son suficientes para que los Nodos gestionen todos los procesos de carga y operativos. Para los
Nodos de Retransmisión, es mejor que un panel esté
en plena luz tan a menudo como sea posible. Cuando incluso un
Nodo de Retransmisión de un sistema completo no tiene ningún panel a plena luz, todo el sistema puede ir a dormir.
Para los Nodos Finales, está bien si los paneles no están en plena luz.
¿Cómo instalo mi malla?"
Consulte las Instrucciones de Instalación y Funcionamiento de IRROmesh para obtener información detallada. Prepárese para Instalar:
1.Comience a cargar La Base en condiciones brillantes - una vez que la luz verde parpadea y el Dispositivo de Recolección de Datos (ver abajo) se ha unido, apague la Base
deslizando el interruptor dentro de la carcasa del condensador a "OFF" y cubra los paneles solares para que no Obtener cualquier luz.
2.Preparar el dispositivo de Recopilación de Datos
-- a. Registrador (Logger) - necesita asociarse y unirse - comienza a cargar al mismo tiempo y justo al lado de la base hasta que las luces rojas y ámbar parpadeen juntas
en intervalos (también verás las tres luces encendidas y apagadas intermitentemente) y luego parpadeará en verde o pasará dormir.
-- b. Puerta de Enlace Celular (Cellular Gateway) - necesita asociarse y unirse - encienda y compruebe que la luz roja del propio módem parpadea una vez cada dos segundos.
Verifique que las luces rojas y ámbar parpadeen juntas en intervalos (también verá las tres luces ondulándose intermitentemente) y luego parpadeará en verde o se pondrá en suspensión.
-- c. Enlace de PC (PC Link) - necesita asociarse y unirse - deje conectados a una PC o fuente de alimentación USB durante una hora o más para cargar completamente y empezar a buscar la Base.
Verifique que las luces rojas y ámbar parpadeen juntas en intervalos (también verá las tres luces ondulándose intermitentemente) y luego parpadeará en verde o se pondrá en suspensión.
3. Coloque todos los Nodos a una distancia de 2 pies (60 cm) entre ellos bajo el sol y deje que se carguen hasta que las luces rojas y ámbar parpadeen juntas en intervalos
(también verá las tres luces ondulándose intermitentemente). NOTA: Puede haber intervalos de hasta cinco minutos entre las secuencias de flash de luz.
4. Lleve la Base no alimentada dentro de un rango de 2 pies (60cm) de los nodos, encienda la Base y deje todos juntos durante una hora o menos
hasta que todos los nodos parpadeen en verde, parpadeen en verde o se hayan vuelto verdes Apagado (se evidencia cuando no parpadean durante cinco minutos, durmiendo).
Instalar:
1. Instale primero la Base, luego el Dispositivo de Recolección de Datos.
2. Para la primera transmisión de datos más rápida, lleve los Nodos a su destino final uno a la vez, empezando por el más cercano a la Base y trabajando hacia afuera.
Si los Nodos se colocan en orden aleatorio, el reporte inicial se retrasará.
3. Instale sensores en los nodos una vez que todos los nodos estén reportando.
DURMIENDO y NODOS QUE NO PARPADEAN ( HACEN FLASHING)
"Las luces de mi Nodo no parpadean, o ninguna de las luces de la malla está parpadeando - ¿algo está mal?"
Probablemente esté dormido. Los Nodos utilizan una combinación de 'malla de sueño' y 'auto-sueño' para conservar la energía cuando no están en condiciones de luz de medio a brillante.
En general, los radios ( Nodos) están dormidos (sin luces parpadeando la mayor parte del tiempo) durante condiciones de luz baja / sin luz, despertando brevemente cada media hora o
una hora completa para leer sensores y comunicar datos.
"Toda la malla está despierta, pero mi Registrador está dormido - ¿es esto normal?"
Sí, duerme la mayor parte del tiempo. Las luces del Registrador se encienden al iniciar el proceso de descarga.
"Este nodo está recibiendo mucha luz - ¿por qué no está despierto y parpadeando?"
Hay un numero de posibilidades:
1. El sistema de carga en uno de los Nodos de enrutamiento de la malla puede no estar recibiendo suficiente energía para permanecer en tiempo completo,
lo que puede poner toda la malla para dormir hasta la próxima mitad o hora completa.
2. Un Nodo acaba de usar la mayor parte de su potencia para unirse a la Base, lo que da como resultado que toda la malla se vaya a dormir.
3. Este Nodo podría estar intentando volver a unir la malla, y está durmiendo por 30-360 segundos (usualmente) o hasta 16 minutos entre intentos dependiendo de las condiciones antes de intentarlo de nuevo.
"¿Qué pasa si no quiero esperar a que parpadee la luz para ver si el sistema está reportando?"
1. Si se trata de un nodo nuevo en un sistema existente, instalado dentro del rango especificado y una línea de visión clara, el sistema se clasificará sin que usted tenga
más por hacer.
2. Si se trata de una red de malla recién instalada y tiene nodos instalados dentro del rango especificado y una la Línea de Visión Clara ( CLoS), entonces:
a). Confirme que el dispositivo de recolleccion de datos está activo:
i . que en La Puerta de Enlace de Celular: la luz roja en la propia caja del módem está parpadeando una vez cada dos segundos y su nodo ha sido asociado con la Base.
ii.. El Registrador (Logger) - se ha conectado al PC, el software 975L ha encontrado el dispositivo y el tiempo en la parte inferior de la ventana del Downloader es correcto.
iii.. El Enlace de PC (PC Link) - se conecta a PC / SensMitPath a través de su cable USB, se han desactivado los comandos de suspensión del PC, SensMitPath se encuentra en el
menú de inicio automático y el PC está conectado al Internet.
Asegúrese de que la PC local y los firewalls corporativos "permiten" la transferencia de SensMitPath. Configure la configuración del firewall para permitir que SensMitWeb.com
salga y reciba.
b). Confirme que la Base está conectada a su fuente de alimentación.
DIAGNOSTICOS
"¿Cómo interpreto lo que me está diciendo el cuadro de diagnóstico?"
Hay una serie de cosas que la tabla puede indicar con la relación a cada dispositivo
-
-
-
-
CAMBIANDO COMPONENTES DE MALLA
"¿Cómo puedo desasociar un nodo de su Base para poder usarlo con otra Base?"
Obtenga un Dispositivo de Disociación y conéctelo a los cables Externos del Sensor de Temperatura de un Nodo de Retransmisión o Nodo Final y luego suelte.
El dispositivo no
funcionará si los dedos están en Contact Tech Support: o con alguna parte del mismo.
Cuando el nodo se despierte:
1. Todos los LEDs se encienden durante un segundo, luego todos empiezan a parpadear, primero durante 1/2 segundo, luego 1/4 de segundo, luego más rápido y más rápido hasta
encenderse firmemente, lo que lleva cuatro segundos en total.
2. Los LEDs se encenderán durante cuatro segundos completos.
3. El usuario DEBE ahora
manejar y remover el dispositivo de disociación durante los cuatro segundos que los LEDs están encendidos.
4. Los LED parpadearán una vez para confirmar la eliminación.
5. El nodo está ahora desasociado y se reiniciará (volverá a apagarse y luego prenderse )(asegúrese de que no esté cerca de una Base de operaciones o su Nodo se volverá a
asociar con ella !).
Si el Dispositivo de Disociación no se elimina durante la ventana de cuatro segundos, la disociación se ignora y el nodo seguirá como siempre. La presencia del Dispositivo de
Disociación se ignorará hasta que se retire.
"¿Cómo agrego un nuevo nodo o dispositivo de recolección de datos a mi sistema?"
Deje un Dispositivo Nuevo o No Asociado al sol o debajo de una lámpara de escritorio (no LED, no fluorescente) hasta que comience a buscar una Base.(O encienda un
Dispositivo de Puerta de Enlace Celular.) A continuación, colóquelo a unos pocos pies de la Base (mientras la Base esté despierta!) Hasta que el parpadeo rojo / ámbar
cambie a verde. Es Ahora cuando se ha asociado con la malla.
RANGOS / COVERTURA
"¿Cómo puedo eliminar un nodo de una base / malla?"
Conecte el Dispositivo de Disociación a los cables que conducen al Sensor de Temperatura Externo. Vea la instrucción anterior arriba. Ahora El Nodo No Está Asociado y puede unirse a
una Base diferente.
"¿Cómo cambio a un dispositivo de Recopilación de Datos Nuevo o Diferente?"
Retire el Dispositivo de Recolección de Datos antiguo de la energía o desde el sitio - la Base no debe ser capaz de "ver"! Encienda y asocie el Nuevo Dispositivo de Recolección de
Datos con la Base.¡Apague la Base deslizando su interruptor de alimentación a la posición 'OFF' dentro de la carcasa
y cubriendo sus paneles solares hasta que todas las
luces estén apagadas! Después de reiniciar la Base, busque Las luces mientras parpadean en la secuencia de inicio para confirmar que se está reiniciando.
Ahora se puede utilizar el Nuevo Dispositivo de Recopilación de Datos.
"¿Puedo usar un Enlace de PC (PC Link) para transmitir datos a través del software 975L IRROmesh?"
No. Si intenta transmitir datos en vivo utilizando el software IRROmesh 975L durante más de cinco horas, el Registrador se apagará durante 24 horas (la luz roja parpadeará y apagará)
y los datos enviados al Registrador durante ese período se perderán. Existen otros bloqueos para evitar la transmisión de datos en vivo a IRROmesh fuera del servicio SensMitWeb.
SOLUCIÓN DE PROBLEMAS
"Mi registrador se queda sin energía."
Si debe colocar su Registrador en un lugar donde no hay o hay muy poca luz del día, póngase en Contact Tech Support: o con su proveedor. Si utiliza SensMitPath, active la casilla de verificación
"Estoy usando un registrador =(Si)" < = >(‘I am using a Logger’=YES) en la parte superior de la pantalla SensMitPath.
"No hay datos que lleguen al sitio web desde mi Puerta de Enlace Celular (Cellular Gateway)."
Si no envía datos directamente a SensMitWeb, póngase en Contact Tech Support: o con su Departamento de Información y Tecnología IT corporativo para obtener asistencia. Pueden necesitar el crear una
trayectoria a través de una pared cortafuego corporativo (firewall).
"Estoy viendo mensajes de error de la serie '500' en la ventana SensMitPath."
Es probable que necesite 'permitir' SensMitPath a través de su PC y / o servidor de seguridad corporativo y cualquier programa AntiVirus. Póngase en Contact Tech Support: o con su Departamento de Información y Tecnología IT corporativo para obtener ayuda.
"Todo lo que obtengo es un mapa del mundo en la página del mapa SensMitWeb."
Debe usar el formato de grados decimales Latitud / Longitud para ver su malla correctamente. Verificar la exactitud de las coordenadas.
"Tengo problemas para asociar un nodo o un dispositivo de recopilación."
Confirme que el Nodo y la Base
no estén separados por más de dos pies (60 cm) durante el proceso de asociación. Si esto todavía no funciona, reinicie la Base
"Todos mis Nodos no se asociarán con la Base."
La Base sólo asociará hasta 10 Nodos a la vez. Si tiene un sistema grande, asocie en lotes de 8-10 Nodos a la vez. Después de que cada Nodo está asociado, Retire ese lote de
la Base (al menos 3000 '[915 m]) para que la Base no pueda
'escuchar' los Nodos. Reinicie la Base y asocie el siguiente lote.
"¿Cómo conozco mi versión de código?"
Busque el pico diario en el gráfico de potencia del Dispositivo en cuestión
en el gráfico de 24 horas. Divida la lectura por dos para obtener su versión de código.
"¿Por qué mi malla está a menudo dormida durante el día?"
Es probable que uno o más Nodos de Retransmisión no estén recibiendo suficiente potencia debido a problemas de sombreado o de equipo y están poniendo el sistema en suspensión.
Si el gráfico de potencia de su Enlace de PC (PC Link) suele estar en el estado "alto" (ver cuadros arriba en "DIAGNÓSTICOS"), esto indica un sistema que normalmente duerme durante
el día. Si uno de los paneles solares de un
Nodo de Retransmisión ha fallado, está mal sombreado o está cubierto de excrementos de pájaros, por ejemplo, ese nodo irá a
dormir para conservar energía. (Consulte la tabla anterior en 'DIAGNOSTICOS'). Cuando un Nodo de Retransmisión se va a dormir, la malla entera puede ser puesta en reposo por
la Base porque todos los nodos que utilizan esa ruta para transmitir sus datos a través de este Nodo de Retransmisión 'deben dormir' también ahora ya que su Nodo de Retransmisión
está dormido. La malla seguirá entregando datos en un intervalo de cada media hora, y los nuevos nodos por lo general todavía pueden unirse, pero una malla que está completamente
despierta una parte de cada día permite un rendimiento superior.
Es mejor mantener los nodos para que cualquier sueño (dormir) tenga lugar en tiempos o a situaciones
válidas, como atenuación de la luz al final del día.
"¿Por qué los nodos tardan mucho en volver a unirse a la malla?"
Si la malla está durmiendo durante las horas de luz del día, los procesos pueden quedar retrasados o incluso prohibir la función de unión. Asegúrese de que la malla se mantenga
de modo que esté despierta durante un período de tiempo cada día soleado.
"¿Qué pasa si uno o más nodos no se unen, aunque estén parpadeando y lo suficientemente cerca de otro nodo?"
Asegúrese de que está transmitiendo a un Nodo de Retransmisión o a la Base. Asegúrese de que este nodo no haya sido asociado con una Base diferente.
"¿Por qué de repente mi nodo paro de informar?"
Por lo general se debe a la hambre (falta) de luz. Los Nodos Finales pueden existir a la sombra y necesitan muy poca luz, pero los Nodos de Retransmisión necesitan tener un buen
acceso de luz. Incluso una pequeña obstrucción o sombreado en un Nodo de Retransmisión tiene que ser evitado.
"¿Por qué de repente mi nodo deja de informar?"
En los casos en los que
un número de nodos pueden informar a través de una sola vía y
un nodo al principio de esa ruta deja de informar,
todos los nodos descendentes
también dejarán de informar. Una vez restaurado el nodo inicial, aparecerán todos los datos de los otros nodos.
"Los pájaros están formando un gallinero en mis nodos y sus excrementos están oscureciendo los paneles solares."
Instalar un disuasor de aves en la parte superior del nodo (disponible de su proveedor) o instalar una percha de pájaro más alto y mirando hacia afuera del nodo.
"Mi registrador parpadea en verde pero no se recopilan datos."
Es importante que el Registrador esté completamente cargado
y asociado antes de intentar sincronizarlo con la computadora con el software 975L,
en donde se descargarán sus datos.
"¿Por qué estoy perdiendo grandes bloques de datos, o por qué mis datos estan desde el 1 de enero de 2012?"
El reloj de tiempo de la malla no se ha sincronizado correctamente. Asegúrese de que la Base esté conectada a su fuente de alimentación. Asegúrese de que la
hora correcta se muestra en la computadora ( PC ) que está ejecutando SensMitPath o 975L IRROmesh software.
"Mi Registrador (Logger) no esta funcionando."
El Registrador IRROmesh (Logger) V2.33 necesita tener Base V2.30 o posterior y SensMitPath V2.34 o posterior o 975L IRROmesh 2.31 o posterior.
"He intentado todo y nada está solucionando mi problema."
Hay una función de " Reinicio Completo del Sistema." Se inicia deshabilitando la Base o retirándola del sitio completamente por un mínimo de 16 horas.
A continuación, restaure / reinicie la Base para reiniciar el sistema.
